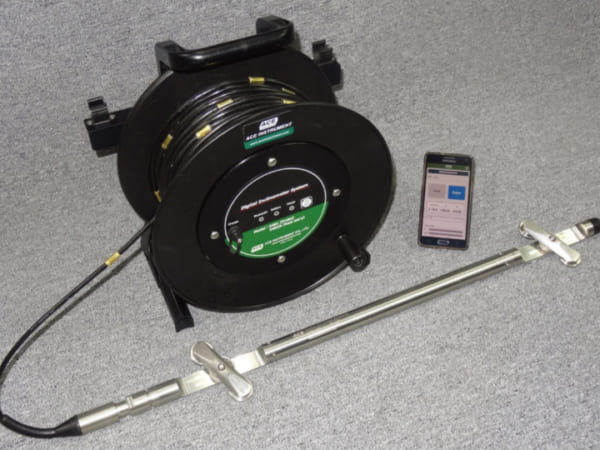

Bộ máy đo độ nghiêng kỹ thuật số Digital vertical inclinometer system
Mô tả
Hệ thống máy đo độ nghiêng kỹ thuật số ứng dụng khảo sát chuyển vị ngang bên trong vỏ.
Được sử dụng theo dõi các biến dạng bề mặt của đất trong các vụ sạt lở đất, kè, đập, xung quanh hố đào sâu và đường hầm
Tính năng
Dễ dàng mang theo
Thời gian, tốc độ đo được cải thiện trong vòng 5s
Kết nối dễ dàng với PC
Thời gian hoạt động 40 giờ sau 1 lần sạc
Chuyển đổi, lưu trữ dữ liệu qua thiết bị điện thoại thông mình qua ứng dụng “Inclinometer Collector”
Thông số kỹ thuật
|
Model |
5481 |
|

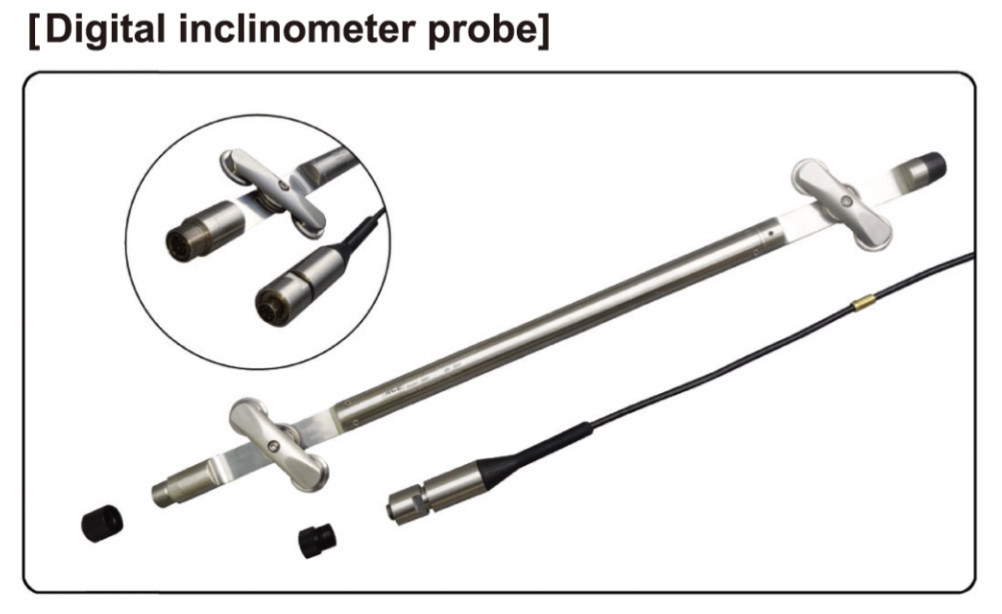

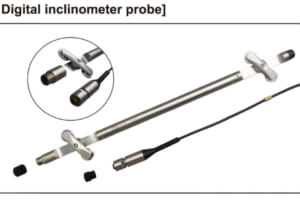

| Đầu dò | Loại cảm biến |
2 – MEMS |
| Dải đo |
± 30° |
|
| Độ phân giải |
0.005ᵐᵐ/500ᵐᵐ |
|
| Đầu ra |
Kỹ thuật số |
|
| Phi tuyến tính |
0.02% FSR / ± 10° |
|
| Độ lặp lại |
± 0.003° |
|
| Hệ số shok |
2000g |
|
| Nhiệt độ hoạt động |
−20°C ~ 70°C |
|
| Độ chính xác hệ thống |
± 2mm / 25m |
|
| Kích thước |
Φ25.4 x 687mm |
|
| Khối lượng |
1.3kg |
|
| Chống nước |
1000m |
|
| Vật liệu |
Thép không gỉ |
|
| Phụ kiện |
Túi, cờ lê |
|
| Cáp điều khiển | Nhiệt độ hoạt động |
−25°C ~ 80°C |
| Đường kính ngoài |
Φ 6mm |
|
| Vật liệu |
Nhựa PU |
|
| Dây điện |
0.03mm² x 5C |
|
| Khối lượng |
Khoảng 3.3kg/ 50m |
|
| Ống dẫn cáp | Vật liệu |
Nhôm |
| Khối lượng |
0.3 kg |
|
| Vỏ ngoài |
đường kính ngoài Φ70, Φ85mm |
|

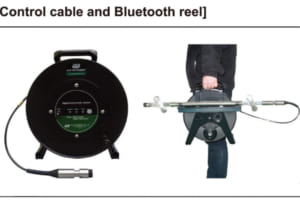

| Bluetooth reel | Vật liệu |
Nhựa dẻo tổng hợp |
| Kích thước |
350 ( Rộng) x 250 ( Cao) x 360( Sâu) |
|
| Màn hình hiển thị |
Bluetooth, nguồn điện, Pin |
|
| Pin |
Ni-Mh 7.2V |
|
| Khối lượng |
2.0kg |
|
| Phụ kiện |
Pin, túi |
|
| Ứng dụng hoạt động | Tính năng |
Lưu trữ dữ liệu Xem dữ liệu và đồ thị Nhập dữ liệu Gửi qua email |
| Thiết bị |
Android 4.3 hoăc smartphone, thiết bị |
|
| Phần mềm PC |
Geopro |
|
Tài liệu tham khảo
Digital vertical inclinometer system Datasheet
