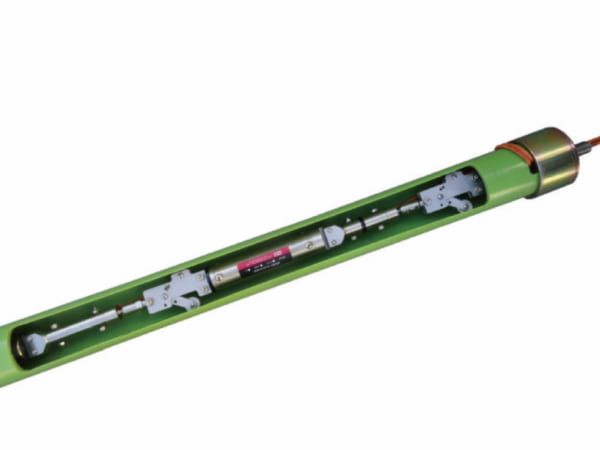

Thiết bị đo độ nghiêng đa điểm Model 4430 c
Mô tả
Máy đo độ nghiêng đa điểm Model 4430 FSG thay thế cho máy đo độ nghiêng di động Sevor để chèn đầu dò vào vỏ máy đo độ nghiêng và lấy dữ liệu.
Tính năng
Dễ dàng lắp đặt
Tính ổn định và độ tin cậy, có thể hoạt động trong môi trường khắc nghiệt
Vật liệu chống ăn mòn và chống rỉ, giảm thiểu sự thay đổi nhiệt độ
Có thể đo động
Ứng dụng
Rất hữu ích để đo chuyển vị mái dốc hoặc chuyển dịch ngang trong nền đá ngầm
Đo chuyển vị của lớp trong quá trình xây dựng hầm và đào
Đo chuyển vị trong đê và tường chắn
Đo chuyển vị ngang trong lòng đất không ổn định như mái dốc qua đập, đường cao tốc và đường sắt
Đo chuyển vị trong thử nghiệm tải cọc
Thông số kỹ thuật
|
Model |
4430 ( Uniaxial) |
4430B ( Biaxial) |
| Phân tử cảm biến |
Cảm biến FSG |
|
| Dải đo |
± 5° |
|
| Công suất đầu ra |
1 mV/V ( 1,000 x 10-6) |
|
| Độ chính xác |
± 0.1% FSR |
|
| Điện áp đề nghị |
Dưới 5VDC |
|
| Điện áp cho phép |
Dưới 10 VDC |
|
| Trở kháng |
Hơn 100 MΩ / 500V |
|
| Điện trở |
350Ω |
|
| Nhiệt độ hoạt động |
-30 ~ 80°C |
|
| Chiều dài thước đo |
Tiêu chuẩn chọn 1, 2, 3m |
|
| Khối lượng cảm biến tối đa |
Cảm biến độ nghiêng 40ea / ID Φ59mm |
|
| Chống nước |
200m H₂O |
|
| Vật liệu |
Thép không gỉ, gioăng Flo, silicon cao cấp |
|
| Khối lượng | ① Cảm biến 1kg
② Ống dẫn 0.4kg ③ Ống mở rộng ④ Khớp nối 0.15kg |
|
| Cáp |
Φ3 ~ 4.5mm, 0.24mm2 x 4C ( PVC) |
|
| Phụ kiện | ① Ống dẫn
② Ống mở rộng ③ Khớp nối ④ Nắp đậy ⑤ Ống nối |
|
